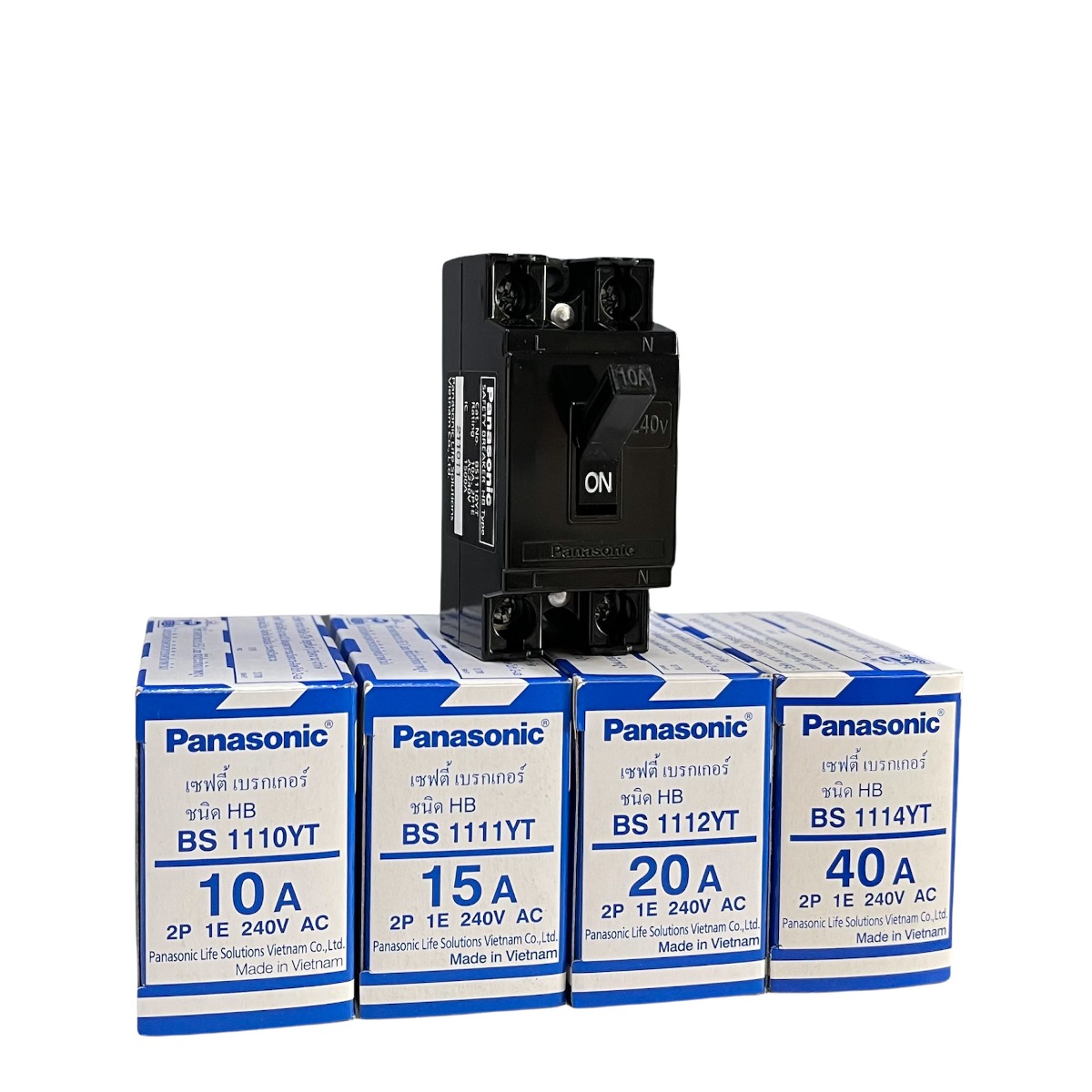

Panasonic Safety Breaker HB Type เชฟตี้ เบรกเกอร์ พานาโซนิค 10A 15A 20A 30A 40A

Safety Breaker HB Type เชฟตี้ เบรกเกอร์ พานาโซนิค 10A 15A 20A 30A 40A Panasonic

 รุ่น
- BS1110YT - 10A /
- BS1111YT - 15A /
- BS1112YT - 20A /
- BS1113YT - 30A /
- BS1114YT - 40A /

ขนาดของเฟรม (AF)		30AF
แบบ		HB-1E		HB-2E
จำนวนขั้ว / องค์ประกอบ		2P1E		2P2E
หมายเลขชิ้นส่วน		10A	BS1110YT	BS2020YT
		15A	BS1111YT	BS2021YT
		20A	BS1112YT	BS2022YT
		30A	BS1113YT	BS2023YT
		40A	BS1114YT	–
อัตราของแรงดันไฟฟ้า (ไฟฟ้ากระแสสลับ) พิกัดกระแสไฟฟ้าฉับพลัน		AC240V  1.5kA (10•15•20•30•40A)		AC120/240V  1.5kA
รายละเอียดของขั้วต่อสายมาตรฐาน		ไม่ต้องบัดกรี พร้อมกับตัวยึดขั้วต่อสาย 5.5~8mm2 Ø1.6~ Ø2.6  (เมื่อใช้สายกับสายแข็งหลายเส้น (ขนาด 1.25 -3.5mm2) ควรใช้ขั้วต่อสายแบบมีฉนวนชนิดทนแรงอัด)
น้ำหนักสุทธิ (กิโล)		0.07kg		0.08kg
โครงสร้าง	กลไกการทริป	วิธีทางความร้อน (ไบเมททัล)
	วิธีการทำให้เย็นตัว	ให้เย็นตัวตามธรรมชาติ
ความสามารถ	เวลาที่ตัดกระแสไฟ	10 ms (100%)
	พลังงานที่ไหลผ่านขณะลัดวงจร(ในกรณีที่มีกระแสไฟฟ้าลัดวงจรที่ 1500A)	23×103  A2  sec  (100%)

หมายเหตุ :

1. ใช้ขนาด 20A สำหรับสายย่อยธรรมดา และ 30A สำหรับวงจรพิเศษที่มีค่ากระแสไฟฟ้าสูง
2. ใช้ขนาด 15A หรือน้อยกว่านั้น ในการป้องกันเครื่องจักร หลังจากที่ได้พิจารณาถึงคุณลักษณะเฉพาะ : กระแสไฟฟ้าสูงเฉียบพลันและกระแสไฟฟ้าใช้งานปกติ
3. ห้ามใช้แบบ S-HB เมื่อโหลดมีปริมาณกระแสไฟฟ้าแบบฉับพลันเกิน 7.5 เท่าของอัตรากระแสไฟฟ้า
4. ข้อมูลความสามารถในตารางด้านบนไว้ใช้ในการอ้างอิงเท่านั้น ซึ่งข้อมูลนี้ได้มาจากการทดลองของบริษัท มัตสุชิตะ อีเล็คทริคเวิรคส์
